玉門XGU懸垂線夾

2024-09-29 09:09:19
玉門XGU懸垂線夾
詳細介紹:

XGU懸垂線夾

XGU懸垂線夾主要用于架空電力線路或變電所,將導線固定在絕緣子串上,通過聯(lián)接金具將導線,避雷線懸掛在絕緣子或將避雷線懸掛在桿塔上。懸垂線夾本體材料有可鍛鑄鐵、高強度鋁合金等材料制造。

XGU懸垂線夾為U型螺絲式懸垂線夾,由可鍛鑄鐵制造的線夾船體、壓板及U型螺絲壓緊壓板使導線固定在一夾船體中,船體由兩塊鋼板沖壓而成的掛板吊掛,掛板安裝在船體兩側的掛軸上,線夾轉動軸和導線在同一軸線上,回轉靈活。U型螺絲式懸垂線夾握力較大,適用安裝中心截面的鋁絞線鋼芯鋁絞線。在安裝時,導線外應包纏1*10的鋁包帶1-2層。

XGU懸垂線夾選型表

型號

Catalog

 No.

    適用導線范圍

Applicable

Conductor(mm)

主要尺寸

Dimensions(mm)

標稱破壞載荷

Specified

Failure Load

(kN)

參考重量

Weight

(kg)

H

L

R

XGU-5B

23.0~33.0

137

300

17

70

5.4

XGU-6B

34.0~45.0

143

300

23

70

5.8

XGU-7(B)

45.0~48.7

156

300

26

70

6.2


型號

Catalog

 No.

    適用導線范圍

Applicable

Conductor(mm)

主要尺寸

Dimensions(mm)

標稱破壞載荷

Specified

Failure Load

(kN)

參考重量

Weight

(kg)

H

L

R

XGU-5A

23.0~33.0

157

300

17

70

5.7

XGU-6A

34.0~45.0

163

300

23

70

6.1


型號

Catalog

 No.

國網新型號

  適用導線范圍

Applicable

Conductor(mm)

主要尺寸

Dimensions(mm)

標稱破壞載荷

Specified

Failure Load

( kN )

參考重量

Weight

(kg)

H

L

R

XGU-1

XGZ-4009M

5.0~7.0

82

180

4.0

40

1.4

XGU-2

XGZ-4014M

7.1~13.0

82

200

7.0

40

1.8

XGU-3

XGZ-4022M

13.1~21.0

102

220

11.0

40

2.0

XGU-4


21.0~26.0

110

250

13.5

40

3.0

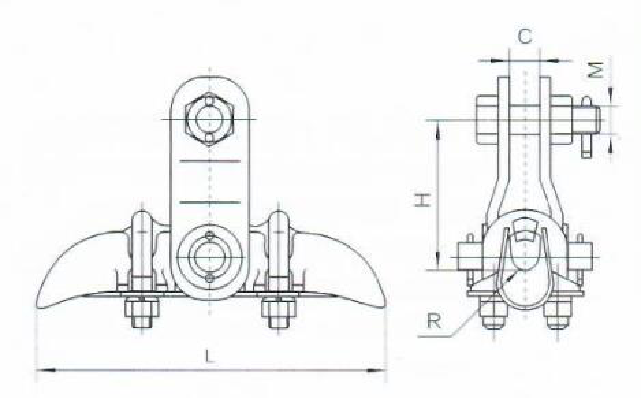

型號

導體直徑(mm)

外型尺寸(mm)

額定破壞載荷(KN)

重量(KG)

H

L

R

C

M

XGU-1

5.0-7.0

82

180

4.0

18

16

40

1.4

XGU-2

7.1-13.0

82

200

7.0

18

16

40

1.8

XGU-3

13.1-21.0

102

220

11.0

18

16

40

2.0

XGU-4

21.1-26.0

110

250

13.5

18

16

40

3.0

XGU-5C

23.0-33.0

87

300

17.0

22

18

60

4.7

XGU-6C

34.0-45.0

118

350

23.0

48

24

77

7.9

XGU-7C

45.0-48.7

121

350

26.0

48

24

77

8.9



55



線夾本體和壓板為可鍛鑄鐵件,閉口銷為不銹鋼制件,其余為鋼制件,除閉口銷外熱鍍鋅
