絕緣子和絕緣子串
把絕緣子“抽絲剝繭”，觀察它的內部結構，你就會發現，它的連接方式是“球-窩”，屬于輸電線路里面的專用金具。如下圖所示，絕緣子里面灰色的探出部分就是球頭，而像是底座一樣的灰色部分則是帽窩。將上一片的球頭放入到下一片的帽窩中，頭尾相連，一片一片就連成了串。

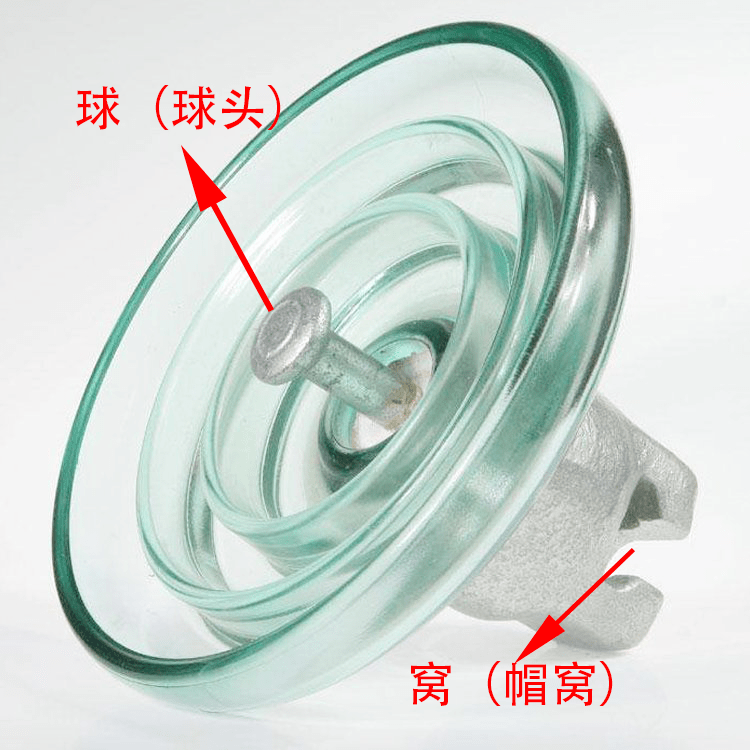

絕緣子的球頭和帽窩（圖片來源：網絡）

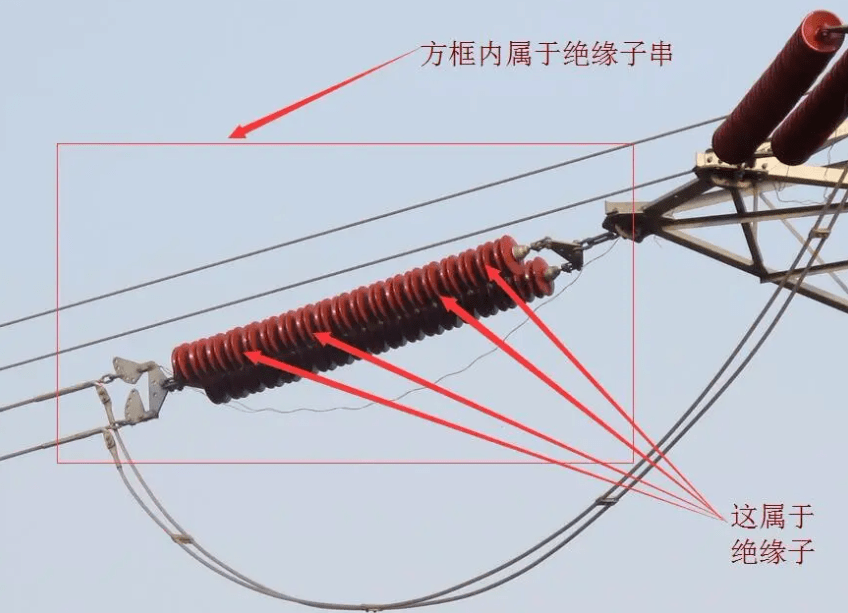

如下圖所示，是絕緣子連接成串的樣子：
絕緣子相連接的細節圖（圖片來源：網絡）
那么“球-窩”連接的方式，好處在于哪里呢？仔細觀察可發現，這種連接方式是較為靈活的，沒有方向的約束，繞性大，可轉動，這樣一來裝卸都很方便，有利于帶電作業。

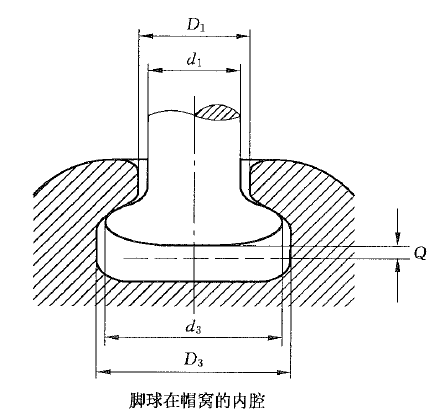

絕緣子腳球在帽窩的內腔（圖片來源：網絡）
當然，絕緣子的球頭和帽窩，只是這樣套一下也是套不進去的，這時候需要用到“插銷”。有W型銷和R型銷兩種。把球頭放入帽窩之后，再把插銷插入，這樣就可以把球頭抵住并卡死。
連接絕緣子頭和帽的插銷（圖片來源：網絡）

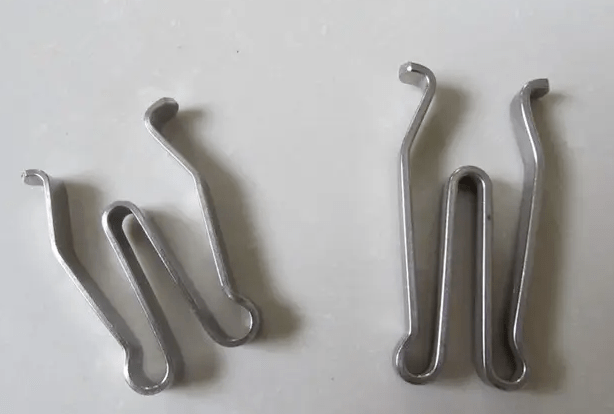

W型插銷（圖片來源：網絡）

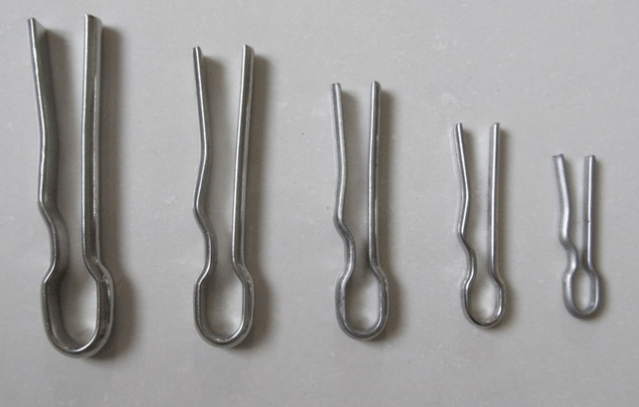

R型插銷（圖片來源：網絡）
插銷的安裝和鎖死的原理，朋友們可以看下面這個動圖：
插銷的安裝和鎖死（動圖來源：網絡）
最后一點要說的是，為了保證球-窩連接穩固，必然是有相應的標準的。具體尺寸則是按照“連接標記”來劃分強度。如下圖所示：

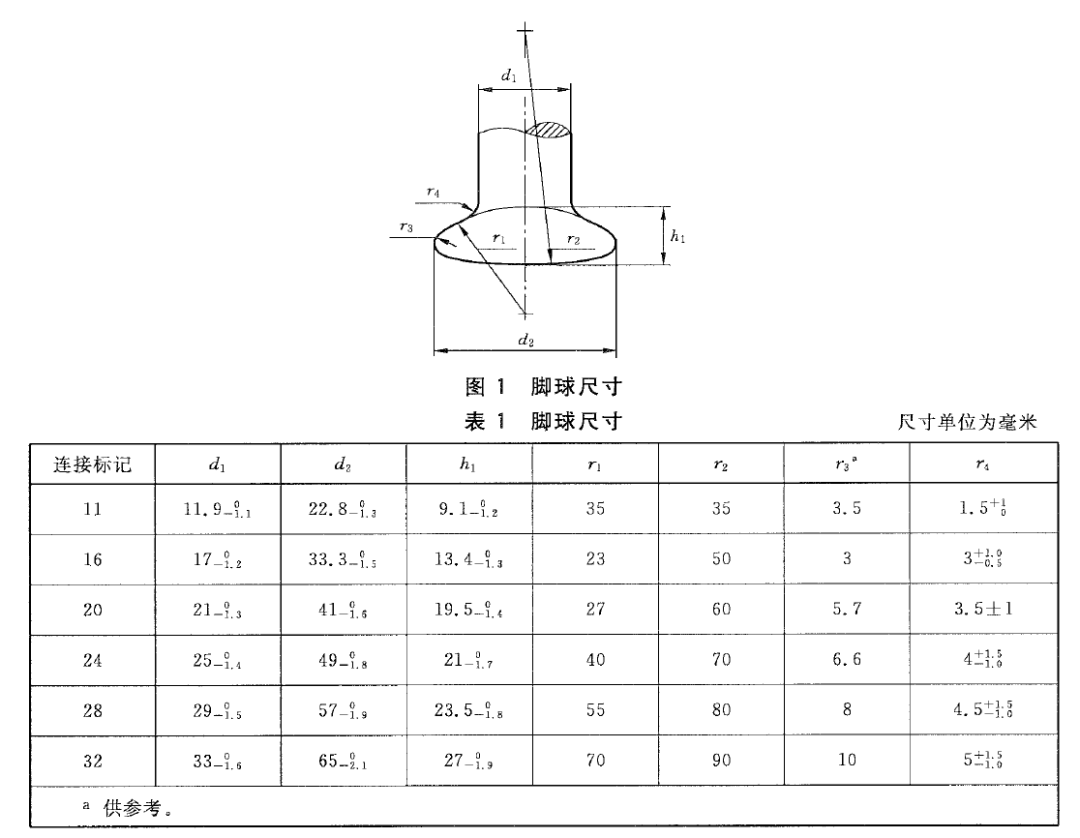

腳球尺寸的相關標準（圖片來源：網絡）

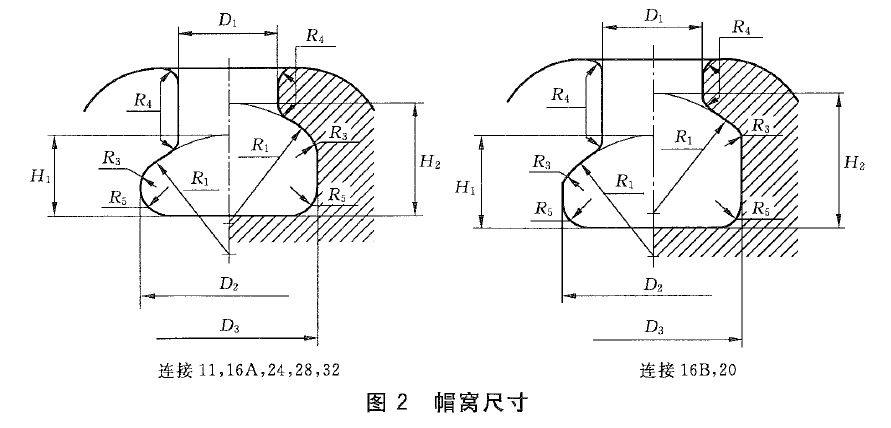

帽窩尺寸的相關標準（圖片來源：網絡）
上面我們介紹了絕緣子片的連接成串，那么連接成串之后呢？下一步考慮的是把串和其他金具相連接。最終的目的是串的上部和桿塔連接，串的下部和導線連接。

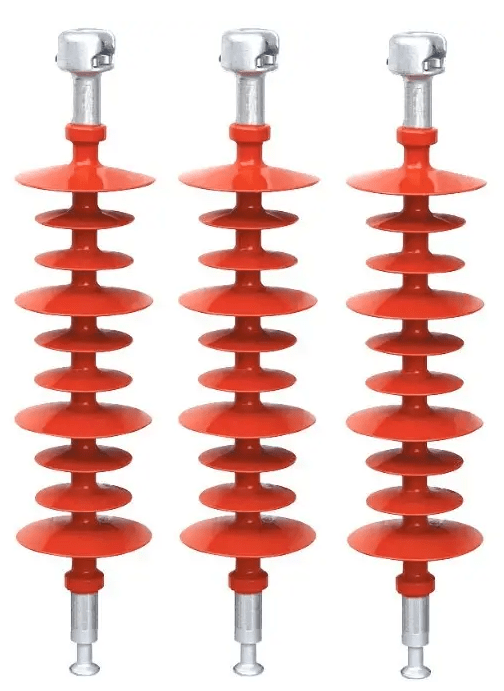

首先，串的上部預留的是一個帽窩（復合絕緣子同理）要用到“球頭掛環”與之連接。如下面的幾幅圖所示：
