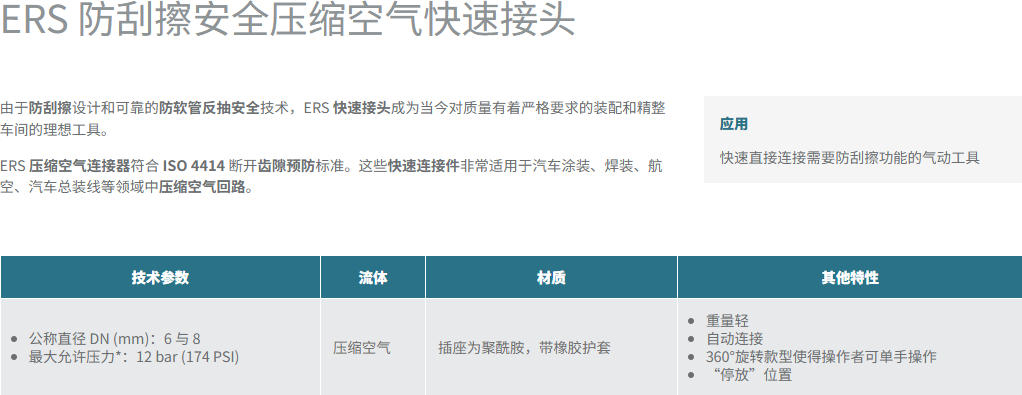

史陶比爾ERS系列防刮擦安全壓縮空氣快速接頭，專為需頻繁插拔且對工件/環境有防損傷要求的場景設計，核心工作原理融合“防刮擦機械結構+干式安全斷開+精密密封”三大技術，通過優化插拔接觸方式、內置雙向安全閥及自適應鎖定機構，實現“無劃痕連接、無泄漏分離、高可靠傳輸”的核心目標。其本質是通過結構創新解決傳統接頭插拔時的刮擦隱患，同時保障壓縮空氣傳輸的安全性與穩定性，廣泛適配汽車涂裝、電子元件加工、精密儀器裝配等對表面質量與安全要求的領域。
一、核心結構解析（防刮擦與安全的基礎）
1. 防刮擦關鍵部件：弧形導向+軟接觸結構
ERS系列的核心創新在于防刮擦結構設計，主要通過兩大部件實現：一是插頭前端采用“弧形導向錐面”設計，替代傳統接頭的直角或銳邊接觸，插拔時先通過弧形面實現平滑導入，避免尖銳邊緣刮擦插座接口或周邊工件；二是接觸部位配備軟質耐磨涂層（如PTFE復合涂層），涂層厚度約0.1~0.2mm，硬度達HV200+，既具備優良的耐磨性，又能減少金屬與金屬、或金屬與工件間的摩擦劃痕。此外，插頭與插座的配合間隙經過精密計算（公差≤±0.02mm），確保插拔過程無偏移、無卡頓，進一步避免側向刮擦。
2. 安全與密封核心部件：雙向閥+自適應鎖定機構
安全部件方面，內置雙向自封閥（插頭與插座各配備1組），核心作用是實現干式斷開，避免分離時壓縮空氣泄漏；同時集成壓力感應機構，用于監測管路壓力，保障帶壓操作安全。鎖定機構采用“鋼珠式自適應鎖定”，內置可伸縮鋼珠與彈性復位件，連接時鋼珠自動卡入插座卡槽，且隨插拔力度自適應調整卡緊度，確保連接穩固。密封部件采用“多道組合密封”結構，包含主密封環、防塵密封環及防泄漏備份密封環，密封件材質選用耐油NBR或食品級FKM，適配不同介質與溫度場景，確保長期無泄漏。
3. 傳輸與輔助部件：低流阻流道+防塵防護
流道采用直通式低流阻設計，內部無冗余凸起，流道截面積與接口規格精準匹配，確保壓縮空氣傳輸效率，壓力損失≤0.3bar（常規工況下）。輔助部件包含防塵帽與防呆鍵位，防塵帽可在接頭未連接時阻擋粉塵、雜質進入閥口，避免閥芯卡滯；防呆鍵位采用專屬導向結構，只有匹配型號的插頭與插座才能完成對接，杜絕誤插導致的結構損壞或刮擦風險。主體材質選用高強度鋁合金（硬質陽極氧化處理）或SUS316L不銹鋼，兼顧輕量化與耐腐蝕性。
二、防刮擦核心原理：從接觸到插拔的全流程防護
1. 接觸導向階段：弧形導入+精準定位
當插頭靠近插座時，首先通過插頭前端的弧形導向錐面與插座接口接觸，弧形面將“點接觸”轉化為“面接觸”，分散接觸壓力，避免局部應力集中導致的劃痕；同時，防呆鍵位引導插頭沿正確方向插入，防止因偏移導致的側向刮擦。此階段軟質耐磨涂層發揮緩沖作用，減少金屬接觸面的摩擦系數，進一步降低刮擦風險，尤其適配表面噴涂、拋光后的精密工件周邊場景。
2. 插拔運動階段：平滑傳動+無卡頓設計
插入過程中，插頭與插座的配合間隙經過精密校準，內置導向軸承確保插拔運動沿軸線方向平穩進行，無徑向偏移；鎖定機構的鋼珠采用滾動接觸方式，替代傳統的滑動接觸，大幅減少插拔阻力與摩擦損傷。拔出過程中，解鎖機構通過雙向按壓驅動鋼珠收縮，使插頭與插座脫離時無硬性摩擦，同時弧形導向面再次發揮作用，引導插頭平滑退出，避免退出時邊緣刮擦插座接口或周邊部件。
三、安全工作核心原理：干式斷開+壓力防護
1. 連接密封階段：自動解鎖+多道密封
插頭插入插座后，首先觸發雙向自封閥解鎖：插頭閥芯頂開插座閥芯，同時插座閥芯反向頂開插頭閥芯，使壓縮空氣流道貫通；在此過程中，壓力感應機構實時監測管路壓力，若壓力超過安全閾值（通常為5bar），將自動鎖定連接動作，避免帶壓過載連接。流道貫通后，多道組合密封環自動貼合密封面，主密封環負責阻斷壓縮空氣泄漏，防塵密封環阻擋外部雜質進入，備份密封環則在主密封環失效時發揮防護作用，確保密封，符合工業無泄漏標準。
2. 分離斷開階段：先卸壓+再密封
觸發解鎖操作后，ERS系列會先啟動內置卸壓通道，將管路內殘余壓縮空氣快速釋放（卸壓時間≤0.2秒），待壓力降至安全范圍后，雙向自封閥同步閉合，
徹底切斷流道。此“先卸壓、再密封”的邏輯，不僅避免了高壓空氣泄漏導致的安全風險，還防止了氣流噴射帶動雜質刮擦密封面。分離后，插頭與插座的閥口均處于封閉狀態，泄漏量≤0.05L/min（ANR），同時防塵帽自動扣合（部分型號為手動扣合），保護閥口免受污染。
四、完整工作流程（閉環邏輯）
1. 準備階段：移除插頭與插座的防塵帽，通過防呆鍵位確認兩者型號匹配，確保插拔方向正確；2. 插入導向階段：插頭通過弧形導向錐面平穩靠近插座，防呆鍵位引導插頭沿軸線插入，軟質涂層減少接觸摩擦；3. 鎖定與解鎖階段：插頭插入到位后，鋼珠式鎖定機構自動卡緊，同時雙向自封閥解鎖，流道貫通；4. 傳輸階段：壓縮空氣通過低流阻流道穩定傳輸，多道密封環保障無泄漏，壓力感應機構實時監測壓力；5. 解鎖觸發階段：操作人員雙向按壓解鎖按鈕，鋼珠收縮，解鎖機構啟動；6. 卸壓密封階段：內置卸壓通道釋放殘余壓力，雙向自封閥同步閉合；7. 分離階段：插頭沿弧形導向面平滑退出，無刮擦損傷，分離后扣合防塵帽，完成一次工作閉環。
五、核心原理總結
史陶比爾ERS系列的核心工作邏輯是“防刮擦結構優化+安全密封機制協同”：通過弧形導向、軟質涂層及精密配合間隙，實現全插拔流程無劃痕；通過雙向自封閥、先卸壓后密封及壓力監測，保障壓縮空氣傳輸安全無泄漏；通過自適應鎖定與多道密封，確保連接穩固與長期可靠。其本質是在傳統安全快速接頭的基礎上，通過接觸方式與結構設計的創新，解決了頻繁插拔場景下的刮擦痛點，同時兼顧安全性與傳輸效率，為精密工業場景提供專屬連接解決方案。
