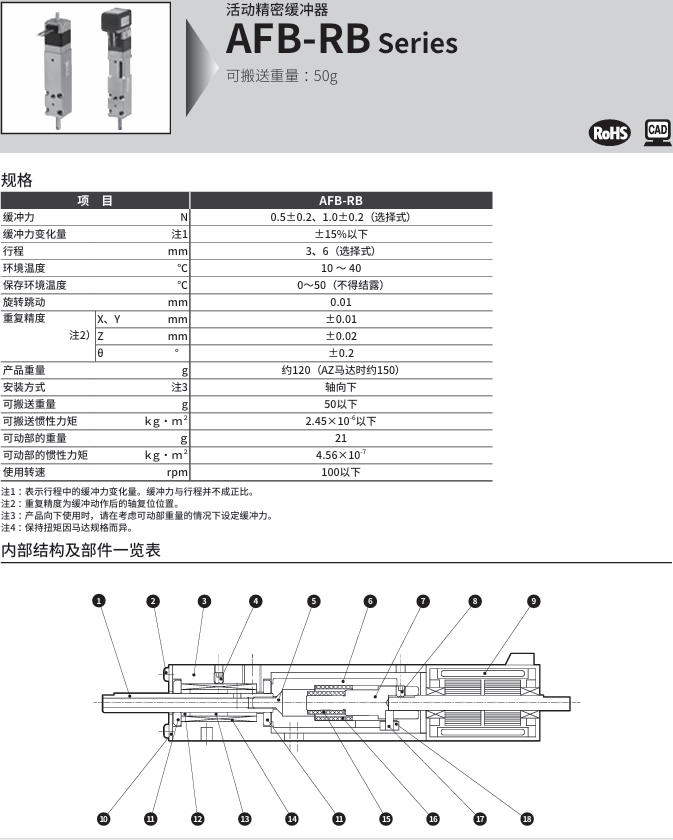

AFB-RB系列活動精密緩沖器是基于“液壓阻尼+機械復位”的復合工作原理設計，核心作用是通過可控的能量吸收與釋放，減緩運動部件（如氣缸、機械手）在行程終端的沖擊，實現平穩減速與停止。其核心結構包括缸體、活動活塞桿、可調阻尼閥芯、液壓油腔、復位彈簧及密封組件，通過“沖擊動能→液壓能→熱能”的能量轉換路徑，配合精密的流量控制，達成高精度緩沖效果，同時具備可調節性與快速復位能力，適配自動化設備的精密定位需求。
一、核心結構與部件功能（工作原理基礎）
1. 缸體與活動活塞桿：力的傳導核心
缸體為密閉式腔體，內部填充高粘度專用液壓油（具備優良的抗壓縮性與熱穩定性），作為能量轉換的介質；活塞桿一端伸出缸體，用于承接運動部件的沖擊載荷，另一端深入缸體內部，與液壓油腔直接接觸。當外部運動部件撞擊活塞桿時，活塞桿沿缸體軸線向內部移動，推動液壓油腔體積壓縮，將機械沖擊動能傳遞給液壓油，完成“動能→液壓能”的初步轉換。活塞桿采用精密導向設計，配合線性軸承，確保運動過程無偏移，保障緩沖精度。
2. 可調阻尼閥芯：緩沖力的精密控制核心
阻尼閥芯是實現“精密緩沖”的關鍵部件，內置多組分級節流孔與可調節錐閥，安裝于液壓油腔的出油通道處。其核心原理是：當活塞桿推動液壓油流動時，液壓油需通過閥芯的節流孔從高壓腔流向低壓腔，節流孔的通流面積決定了油液的流動速度，進而控制活塞桿的減速速率。AFB-RB系列支持手動調節閥芯行程，通過旋轉調節旋鈕改變錐閥與節流孔的配合間隙，實現通流面積的連續可調（調節范圍通常為0.1~2.0mm2），最終達成緩沖力（0.5~50N）與緩沖行程（5~50mm）的精準匹配，適配不同重量、不同速度的運動部件。
3. 復位彈簧與密封組件：循環工作的保障
復位彈簧安裝于缸體內部末端，當緩沖過程結束后，活塞桿停止移動，此時被壓縮的復位彈簧釋放彈性勢能，推動活塞桿反向復位至初始位置，為下一次緩沖做準備。彈簧采用高強度不銹鋼材質，具備優良的疲勞抗性，確保長期循環使用后彈性無衰減。密封組件采用組合式結構（含O型圈、防塵圈、導向環），一方面防止液壓油泄漏，保障油腔壓力穩定；另一方面阻擋外部粉塵、雜質進入缸體，避免閥芯與活塞桿磨損，同時減少運動摩擦，提升緩沖平穩性。
二、完整工作過程拆解（四階段閉環）
1. 一階段：緩沖啟動（沖擊接收與力傳導）
當自動化設備的運動部件（如氣缸活塞桿、機械手末端）在行程終端撞擊AFB-RB的活塞桿時，緩沖啟動。撞擊力通過活塞桿傳遞至缸體內部的液壓油腔，使油腔容積瞬間壓縮，腔體內液壓油壓力快速升高（初始壓力可達0.5~1MPa），此時液壓油開始向低壓腔流動，沖擊動能初步轉化為液壓油的壓力能。此階段的核心是“力的平穩傳導”，通過活塞桿的精密導向，避免沖擊力偏移導致局部應力集中。
2. 第二階段：能量吸收（節流阻尼與減速）
高壓液壓油在壓力差作用下，被迫通過阻尼閥芯的節流孔流向低壓腔。由于節流孔的通流面積遠小于油腔通道面積，油液流動時產生強烈的節流阻尼效應，形成反向阻力（即緩沖力），與運動部件的慣性力相互對抗。在此過程中，運動部件的速度逐漸降低，其動能通過油液的摩擦、擠壓轉化為熱能（少量熱能通過缸體散熱片散發），實現“動能→液壓能→熱能”的完整轉換。AFB-RB的變節流設計可使緩沖力隨活塞桿行程線性變化，避免出現“初始沖擊大、末端緩沖不足”的問題，確保減速過程平穩。
3. 第三階段：緩沖終止（平穩停止與壓力峰值控制）
隨著活塞桿持續深入缸體，復位彈簧被逐漸壓縮，同時液壓油的流動阻力隨閥芯節流面積的變化達到平衡。當運動部件的速度降至零時，緩沖終止，此時活塞桿停止移動，油腔壓力達到峰值（但通過閥芯的精密調節，峰值壓力可控制在安全范圍內，避免損傷設備）。部分型號內置壓力補償閥，當壓力超過設定閾值時自動開啟旁通通道，進一步防止過載沖擊，提升使用安全性。
4. 第四階段：復位循環（彈簧復位與初始狀態恢復）
緩沖終止后，外部運動部件反向退回，活塞桿所受的沖擊載荷消失。此時被壓縮的復位彈簧釋放彈性勢能，推動活塞桿沿缸體軸線反向移動，低壓腔的液壓油在活塞桿的擠壓下回流至高壓腔，完成油液循環。當活塞桿復位至初始位置時，彈簧恢復自然狀態，整個緩沖器回歸待命狀態，等待下一次沖擊的到來。復位時間可通過調節閥芯阻尼間接控制，常規復位時間為0.1~0.5秒，適配高速自動化生產線的循環需求。
三、關鍵控制機制（精密緩沖的核心保障）
1. 可調阻尼機制：適配多工況的核心
AFB-RB系列通過旋轉缸體末端的調節旋鈕，帶動阻尼閥芯內部的錐閥移動，改變錐閥與節流孔的配合間隙，從而調節液壓油的通流面積。當通流面積減小時，油液流動阻力增大，緩沖力增強，適合重量較大、速度較快的運動部件；當通流面積增大時，油液流動阻力減小，緩沖力減弱，適配輕型、低速部件。調節精度可達0.01mm2，確保緩沖效果與工況的精準匹配，避免出現“緩沖不足”或“過度緩沖”的問題。
2. 自適應壓力補償機制：穩定緩沖效果
針對不同工況下沖擊載荷的波動，AFB-RB內置自適應壓力補償結構。當沖擊載荷突然增大時，油腔壓力瞬間升高，補償結構自動縮小節流孔通流面積，增強阻尼力；當載荷減小時，壓力降低，補償結構則擴大通流面積，減小阻尼力。此機制可使緩沖力始終維持在設定范圍內，波動幅度≤5%，確保即使在工況變化時，運動部件仍能平穩停止，提升設備運行的穩定性。
四、輔助保障設計（延長壽命與提升可靠性）
1. 防反彈設計：避免二次沖擊
在活塞桿末端設置單向阻尼閥，當復位彈簧推動活塞桿復位時，單向閥開啟，允許油液快速回流，確保復位速度；若因外部振動或載荷波動導致活塞桿出現反向反彈趨勢時，單向閥立即關閉，通過油液的阻尼作用阻擋反彈運動，避免二次沖擊損傷設備或工件。此設計尤其適用于精密零部件組裝、電子元件搬運等對沖擊敏感的場景。
2. 防塵防腐設計：適應惡劣工況
缸體采用鋁合金材質經硬質陽極氧化處理，表面硬度達HV350以上，具備優良的耐磨性與耐腐蝕性；活塞桿頭部配備專用防塵圈，可有效阻擋粉塵、鐵屑、冷卻液等雜質進入缸體內部，避免閥芯堵塞與密封件磨損。這些設計使AFB-RB系列可在粉塵較多的機械加工車間、潮濕的食品加工車間等惡劣工況下穩定工作，使用壽命可達100萬次以上。
五、工作原理核心總結
AFB-RB系列的核心工作邏輯是“以液壓油為介質，通過可調阻尼閥芯的節流作用實現能量的可控吸收，配合復位彈簧完成循環工作”。其本質是將運動部件的沖擊動能轉化為液壓能，再通過節流阻尼將液壓能轉化為熱能散發，最終實現平穩減速與停止。相較于普通緩沖器，其優勢在于：通過可調阻尼與自適應補償機制，實現多工況精準適配；通過精密結構設計，保障緩沖精度與穩定性；通過防護設計，延長使用壽命與環境適應性，最終為自動化設備提供高效、可靠的精密緩沖解決方案。
VSFU系列：以垂直安裝為主（避免雜質堆積影響精度），體積較VSFB稍大（總長35~50mm），安裝孔位為精密螺紋（公差≤±0.01mm），接口規格為G1/8、G1/4（部分款支持微型快插接口），專為CKD PVP系列精密吸盤、VSRL-S精密真空發生器設計，兼容性聚焦精密設備。
VSFJ系列：安裝方式根據型號定制，大流量款支持法蘭安裝，耐腐蝕款支持壁掛式安裝，體積較大（總長50~80mm），接口規格覆蓋G1/4~G3/8，部分款支持定制接口，適配大型真空系統或特殊設備布局。
2. 系統兼容性
VSFB系列：兼容性廣，可與CKD全系列真空發生器（VSRL、VSH）、普通吸盤（VSP系列）及其他品牌常規真空設備適配，無特殊兼容限制。
VSFU系列：優先適配CKD精密真空系統，如VSRL-S半導體專屬真空發生器、PVP精密吸盤，同時兼容SMC、FESTO等品牌的精密真空設備，但需匹配同等潔凈等級的管路。
VSFJ系列：針對性兼容特殊設備，如高粉塵款適配CKD大流量真空發生器（VSH系列），耐腐蝕款適配化工行業專用真空設備，兼容性聚焦特殊工況，常規場景適配性較差。
五、適用場景差異
1. VSFB系列適用場景
適配通用工業場景，無特殊潔凈或工況要求，如：普通工件（金屬件、塑料件）吸附搬運、常規自動化生產線、通用機械加工設備的真空系統、小型真空包裝設備等。
2. VSFU系列適用場景
適配精密制造及潔凈環境場景，如：半導體芯片、晶圓搬運的真空系統、光學鏡片、液晶面板等精密工件吸附、電子元件（0402規格貼片電阻）組裝線、醫療設備（精密注射器、手術器械）加工的真空回路、百級/千級潔凈室專用設備。
3. VSFJ系列適用場景
適配特殊工況場景，如：高粉塵環境（木工機械、粉末加工）的真空系統、高濕度環境（食品加工、冷鏈物流）的真空回路、輕微腐蝕性環境（化工原料搬運、電鍍周邊）的真空設備、大流量真空系統（大型吸盤組、真空輸送線）、低溫/高溫環境（-30℃冷鏈、+120℃高溫工件搬運）。
六、核心差異總結表（文字版）
1. 設計定位：VSFB（基礎通用）→ VSFU（精密潔凈）→ VSFJ（特殊工況）；
2. 過濾精度：VSFB（2.7~5μm）＜ VSFU（0.3~1.0μm）＜ VSFJ（定制化，1.0~2.7μm）；
3. 核心優勢：VSFB（高性價比、通用）→ VSFU（高精度、低發塵）→ VSFJ（耐、專項防護）；
4. 適用核心：VSFB（常規工業）→ VSFU（精密潔凈）→ VSFJ（高粉塵/高濕/腐蝕/大流量）。
