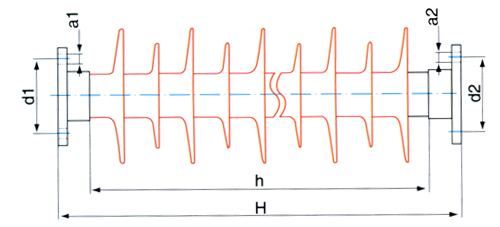

圖13 12kV-252kV支柱復合絕緣子
序號 | 型號 | 圖號 | 額定電壓 | 系統標稱電壓kV | 額定機械破壞負荷 | 結構高度 | 絕緣距離 | 最小公稱爬電距離 | 上附件安裝尺寸 | 下附件安裝尺寸 | 工頻濕耐受電壓kV(有效值)≥ | 雷電全波沖擊耐受電壓kV(峰值)≥ | |||||
彎曲 | 扭曲 | 孔中心圓直徑 | 孔徑 | 孔數 | 孔中心圓直徑 | 孔徑 | 孔數 | ||||||||||
1 | FZS-12/4 | 圖13 | 12 | 10 | 4 | / | 230 | 130 | 320 | 76 | M12 | 4 | 76 | 14 | 4 | 40 | 90 |
2 | FZS-24/4 | 圖13 | 24 | 20 | 4 | / | 350 | 240 | 620 | 76 | M12 | 4 | 76 | 14 | 4 | 60 | 130 |
3 | FZS-40.5/4 | 圖13 | 40.5 | 35 | 4 | 1 | 450 | 350 | 800 | 76 | M12 | 4 | 76 | 14 | 4 | 95 | 230 |
4 | FZS-40.5/6 | 圖13 | 40.5 | 35 | 6 | 1.5 | 450 | 350 | 1050 | 76 | M12 | 4 | 140 | 14 | 4 | 95 | 230 |
5 | FZS-40.5/8 | 圖13 | 40.5 | 35 | 8 | 1.5 | 500 | 400 | 1050 | 140 | 14 | 4 | 140 | 14 | 4 | 95 | 230 |
6 | FZS-72.5/8 | 圖13 | 72.5 | 66 | 8 | 2 | 750 | 320 | 1600 | 140 | 14 | 4 | 140 | 14 | 4 | 185 | 410 |
7 | FZS-126/10 | 圖13 | 126 | 110 | 10 | 3 | 1200 | 1050 | 3150 | 140 | 14 | 4 | 225 | 14 | 4 | 230 | 550 |
8 | FZS-252/4 | 圖13 | 252 | 220 | 4 | 2 | 2300 | 2100 | 6300 | 140 | M16 | 4 | 225 | 18 | 4 | 395 | 1050 |
